Диффузоры пластиковые вихревые ДПУ-В

Диффузоры пластиковые вихревые ДПУ-В

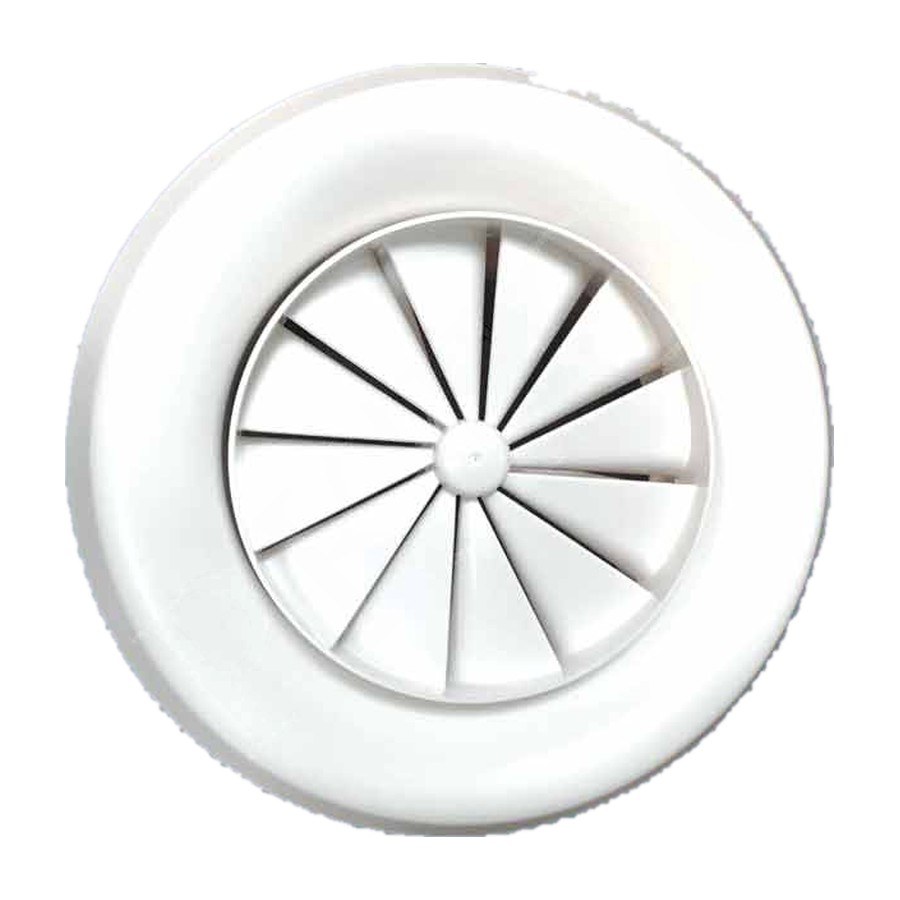

Диффузоры ДПУ-В круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в жилых, административных, общественных и производственных помещениях. В диффузоре ДПУ-В в качестве подвижной части устанавливается цилиндрическое кольцо с размещенным в нем закручивателем. В диффузорах ДПУ-В при перемещении кольца с закручивателем соответственно вдоль оси корпуса изменяются вид формируемой приточной струи (от вертикальной смыкающейся конической до горизонтальной веерной) и ее дальнобойность, что позволяет реализовать посезонное регулирование систем вентиляции и кондиционирования воздуха. Дальнобойность приточной струи зависит от типа конструкции подвижной части и ее положения относительно корпуса диффузора. Материал – полипропилен белого цвета – выдерживает температуру до +70 °С, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется. Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к подшивному потолку.

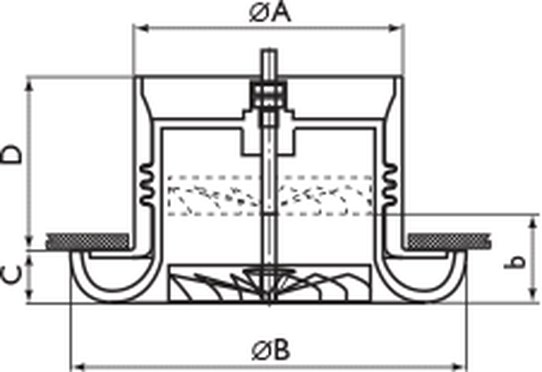

Характеристики диффузоров ДПУ-В

Тип диффузора				ØA, мм		ØD, мм		E, мм		Вес не более, кг
ДПУ-B-100				100		150		55		0.20
ДПУ-B-125				125		170		55		0.25
ДПУ-B-160				160		215		60		0.35
ДПУ-B-200				200		258		60		0.45

Данные для подбора диффузоров ДПУ-С при подаче воздуха

ØА, мм	F0, м2	∆Pп = 10 Па			∆Pп = 50 Па				∆Pп = 100 Па				∆Pп = 200 Па				∆Pп = 300 Па
		L0, м3/ч	дально-бойность, м  при Vx, м/с		L0, м3/ч	дальнобойность, м  при Vx, м/с			L0, м3/ч	дальнобойность, м  при Vx, м/с			L0, м3/ч	дальнобойность, м  при Vx, м/с			L0, м3/ч	дальнобойность, м  при Vx, м/с
			0.2	0.5		0.2	0.5	0.75		0.2	0.5	0.75		0.2	0.5	0.75		0.2	0.5	0.75
положение 1 — настилающаяся веерная струя
100	0.007	25	0.9	0.4	60	2.1	0.8	0.6	80	2.9	1.1	0.8	115	4.1	1.6	1.1	140	5.0	2.0	1.3
125	0.011	35	0.9	0.4	80	2.2	0.9	0.6	115	3.2	1.3	0.9	160	4.5	1.8	1.2	200	5.6	2.2	1.5
160	0.018	55	1.1	0.5	120	2.6	1.0	0.7	170	3.7	1.5	1.0	240	5.2	2.1	1.4	300	6.4	2.6	1.7
200	0.029	80	1.3	0.6	180	3.1	1.2	0.8	250	4.3	1.7	1.1	350	6.0	2.4	1.6	420	7.2	2.9	1.9
положение 2 — коническая струя
100	0.007	25	1.5	0.6	60	3.6	1.5	1.0	80	4.9	2.0	1.3	115	7.0	2.8	1.9	140	8.5	3.4	2.3
125	0.011	35	1.7	0.7	80	3.8	1.5	1.0	115	5.5	2.2	1.5	160	7.7	3.1	2.0	200	9.6	3.8	2.5
160	0.018	55	2.0	0.8	120	4.4	1.8	1.2	170	6.3	2.5	1.7	240	8.9	3.5	2.4	300	11.1	4.4	2.9
200	0.029	80	2.4	0.9	180	5.3	2.1	1.4	250	7.3	2.9	2.0	350	10.3	4.1	2.7	420	12.3	4.9	3.3

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
