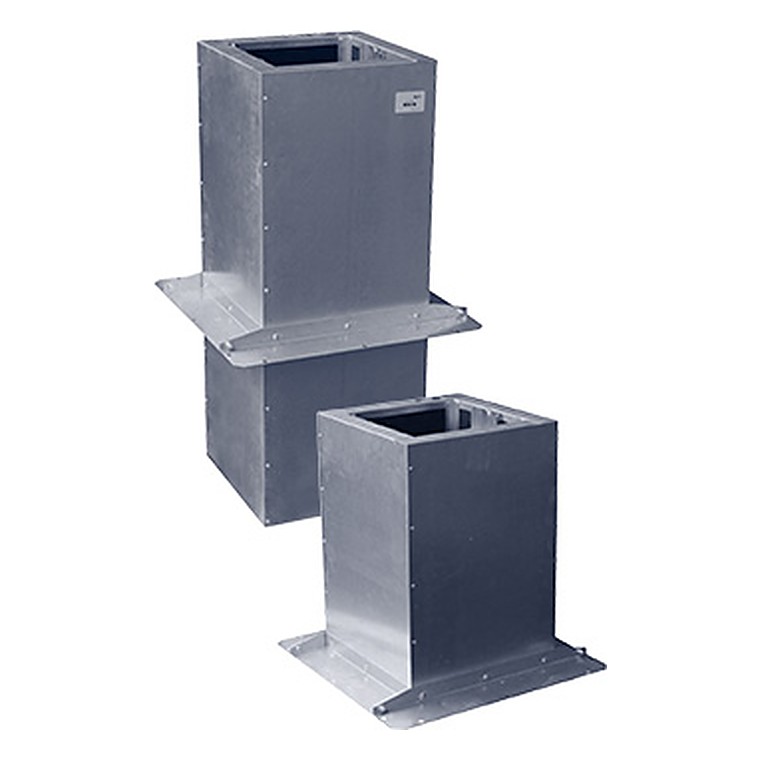

Монтажные стаканы МС и узлы прохода МСП

Монтажные стаканы МС и узлы прохода кровли МСП предназначены для монтажа крышных вентиляторов Ostberg и O.ERRE на любом виде кровли зданий различного назначения, а также для снижения аэродинамического шума, распространяемого от вентилятора в направлении обслуживаемых помещений. Выпускаются следующие модификации:

• МС – монтажный стакан для монтажа на горизонтальную кровлю;
• МС-Ш – монтажный стакан со встроенным шумоглушителем для монтажа на горизонтальную кровлю;
• МСП – узел прохода для монтажа на горизонтальную кровлю;
• МСП-Ш – узел прохода со встроенным шумоглушителем для монтажа на горизонтальную кровлю;
• МСП-α – узел прохода для монтажа на наклонную кровлю. Угол наклона регулируется в диапазоне от 0 до 30° с шагом 5°;
• МСП-Ш-α – узел прохода со встроенным шумоглушителем для монтажа на наклонную кровлю. Угол наклона регулируется в диапазоне от 0 до 30° с шагом 5°.

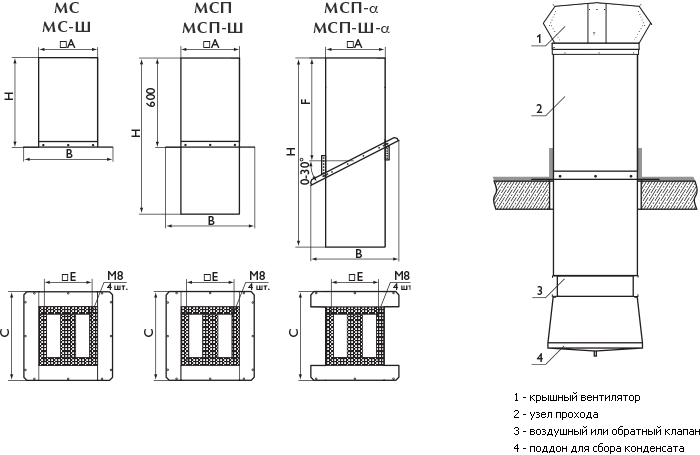

Монтажные стаканы МС и узлы прохода кровли МСП представляют собой снабженный изоляцией толщиной 50 мм корпус, выполненный из оцинкованной стали, на котором закреплен установочный фланец. В нижней части корпуса расположены резьбовые втулки для присоединения воздуховода или других элементов вентиляционной системы. В корпусе предусмотрено два вертикальных кабельных канала для подключения вентиляторов. Монтажные стаканы МС-Ш и узлы прохода МСП-Ш снабжены встроенным шумоглушителем пластинчатого типа, конструкция которого обеспечивает возможность демонтажа шумоглушащих пластин как сверху, так и снизу изделия. Монтажные стаканы МС и узлы прохода кровли МСП должны быть установлены таким образом, чтобы опорная поверхность для вентилятора располагалась горизонтально.
