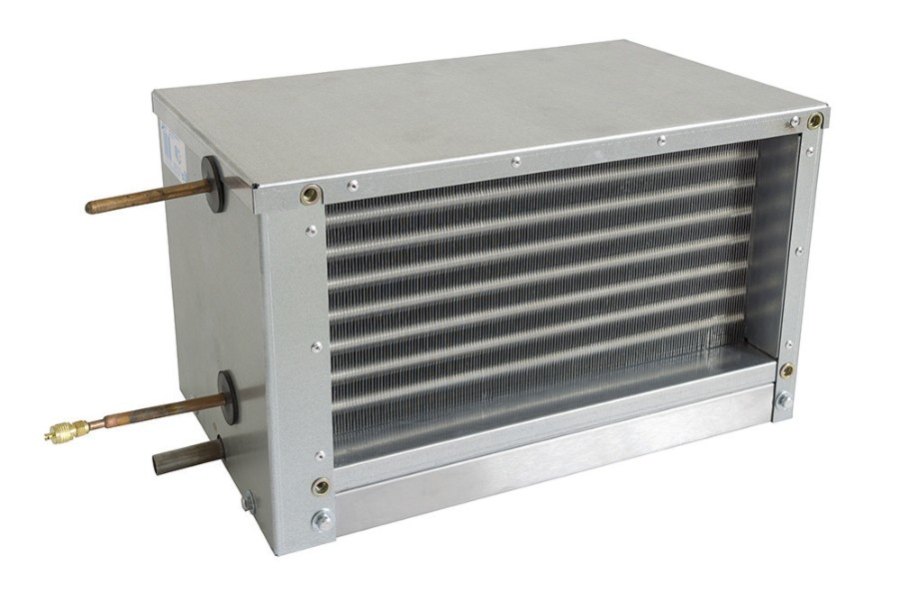

Воздухоохладитель КФО 50-25/3

✓ Всегда в наличии / под заказ Доставка по всей России
Воздухоохладитель КФО 50-25/3
Канальные воздухоохладители предназначены для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси в компактных стационарных системах вентиляции и кондиционирования производственных, общественных или жилых зданий.

⚙️ Подбор и заказ

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Описание

Канальные воздухоохладители предназначены для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси в компактных стационарных системах вентиляции и кондиционирования производственных, общественных или жилых зданий. Охладители устанавливаются непосредственно в воздуховоды прямоугольного сечения. Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси, а так же вещества, вызывающие коррозию или разложение алюминия, меди, цинка. В качестве хладогента в охладителях КВО могут использоваться вода или незамерзающие смеси. Максимально допустимое давление жидкости в охладителях составляет 1,6МПа. В качестве хладагента во фреоновых охладителях КФО могут использоваться фреон R22, R407C, R410A. При поставке теплообменники наполнены инертным газом, который необходимо удалить при подсоединении к холодильному контуру. Конструкция охладителя представляет собой корпус, выполненный из оцинкованной стали, внутри которого устанавливаются теплообменник, каплеуловитель и поддон. Теплообменник выполнен из медных трубок, расположенных в шахматном порядке, с алюминиевым оребрением. Фреоновый охладитель отличается конструкцией распределительного узла («паука») и спецификой подвода хладагента. Коллекторы фреонового теплообменника выполняются из медных трубок. Присоединение теплообменника к трубопроводам, подводящим хладагент, осуществляется посредством пайки. Каплеуловитель представляет собой набор специальных пластиковых пластин, эффективно улавливающих конденсат и собирающих его в поддон, расположенный в нижней части корпуса охладителя. Поддон дополнительно теплоизолирован и снабжен отводным патрубком для слива конденсата. При монтаже воздухоохладителя необходимо обеспечить его горизонтальное положение. Для достижения максимальной производительности охладитель необходимо подключать противоточно.

Характеристики

Габаритные и присоединительные размеры (мм)

Водяной охладитель КВО

Модель

B

H

B1

H1

КВО 40-20

421

221

525

316

КВО 50-25

521

271

625

366

КВО 50-30

521

321

625

416

КВО 60-30

621

321

725

416

КВО 60-35

621

371

725

466

КВО 70-40

736

436

844

535

КВО 80-50

836

536

944

635

КВО 90-50

936

536

1044

635

КВО 100-50

1036

536

1144

635

Фреоновый охладитель КФО

Модель

B

H

B1

H1

КФО 40-20

420

220

490

310

КФО 50-25

520

270

610

360

КФО 50-30

520

320

617

410

КФО 60-30

620

320

717

410

КФО 60-35

620

370

717

460

КФО 70-40

720

420

817

510

КФО 80-50

820

520

917

610

КФО 90-50

930

530

1040

630

КФО 100-50

1030

530

1140

630

Технические характеристики

Типоразмер

Воздухопроизводительность, м3

Холодопроизводительность, кВт

Расход воды, м3

Гидравлическое сопротивление, кПа

Масса, кг

КВО

КФО

КВО

КФО

КВО

КВО

КВО

КФО

Л

П

40-20

1000

1000

4,2

3,5

0,81

3,48

13,5

11,8

11,9

50-25

1600

1600

6,8

6,3

1,29

5,6

16,8

15,0

15,0

50-30

1900

1900

8

7,1

1,53

5,69

18,6

16,7

16,8

60-30

2300

2300

9,7

9

1,86

8,73

20,3

19,0

18,9

60-35

2700

2700

11,4

10,1

2,19

9,58

21,6

20,3

20,1

70-40

3600

3600

15,2

13,8

2,19

13,71

26,7

23,6

23,7

80-50

5100

5100

21,5

17,7

4,12

20,79

38,4

29,5

29,5

90-50

5700

5700

24

20,5

4,60

27,56

36,6

34,3

34,5

100-50

6300

6300

26,6

23,4

5,08

29,09

34,3

36,0

36,2

Данные для подбора охладителей КФО

Модель

Присоединительные размеры, дюйм

Расход воздуха, м³/ч*

Падение давления воздуха, Па

Температура воздуха, ºС

Тепло-носитель

Температура кипения, ºС

Температура перегрева, К

Падение давления тепло-носителя, кПа

Мощность, кВт

Площадь тепло-обмена, м2

Расход жидкости, кг/ч

Внутренний объем, л

вход (G1)

выход (G2)

вход

выход

КФО 40-20/3

3/8″

3/8″

864

63

30

21,3

R410

7

5

53,09

2,96

3,86

76

0,65

КФО 50-25/3

1/2″

5/8″

1350

62

30

21,4

R410

7

5

20,03

4,44

6,03

115

1,01

КФО 50-30/3

1/2″

7/8″

1620

61

30

21,7

R410

7

5

9,25

5,0

7,24

129

1,21

КФО 60-30/3

1/2″

7/8″

1944

62

30

21,5

R410

7

5

15,84

6,34

8,68

163

1,45

КФО 60-35/3

1/2″

7/8″

2268

63

30

21,3

R410

7

5

25,76

7,66

10,13

198

1,69

КФО 70-40/3

5/8″

7/8″

3024

63

30

21,3

R410

7

5

25,67

10,24

13,51

264

2,26

КФО 80-50/3

5/8″

7/8″

4320

63

30

21,4

R410

7

5

24,02

14,49

19,3

373

3,23

КФО 90-50/3

5/8″

7/8″

4860

60

30

21,8

R410

7

5

9,79

14,52

21,71

374

3,63

КФО 100-50/3

5/8″

7/8″

5400

61

30

21,7

R410

7

5

13,22

16,7

24,12

430

4,03

* Расход воздуха выбран из расчета скорости в сечении теплообменника 3 м/с. Изменение скорости уменьшает эффективность.

Данные для подбора охладителей КВО

Модель

Присоединительные размеры, дюйм

Расход воздуха, м³/ч*

Падение давления воздуха, Па

Температура воздуха, ºС

Тепло-носитель

Температура воды, ºС

Падение давления тепло-носителя, кПа

Мощность, кВт

Площадь тепло-обмена, м2

Расход жидкости, кг/ч

Внутренний объем, л

вход (G1)

выход (G2)

вход

выход

вход

выход

КВО 40-20/4

1″

1″

864

81

30

20,3

вода

7

12

5,12

3,32

5,15

554

0,88

КВО 50-25/4

1″

1″

1350

82

30

19,4

вода

7

12

10,56

5,57

8,04

956

1,37

КВО 50-30/4

1″

1″

1620

82

30

19,4

вода

7

12

10,76

6,69

9,65

1148

1,65

КВО 60-30/4

1″

1″

1944

83

30

19

вода

7

12

18,35

8,48

11,58

2249

1,98

КВО 60-35/4

1″

1″

2268

83

30

19

вода

7

12

18,73

9,89

13,51

1697

2,31

КВО 70-40/4

1″

1″

3024

83

30

18,6

вода

7

12

29,8

13,68

18,01

2347

3,08

КВО 80-50/4

1″

1″

4320

83

30

18,9

вода

7

12

22,26

18,91

25,73

3245

4,39

КВО 90-50/4

1″

1″

4860

83

30

18,7

вода

7

12

27,83

21,89

28,95

3756

4,94

КВО 100-50/3

1″

1″

5400

84

30

18,5

вода

7

12

41,69

24,84

32,16

4262

5,49

* Расход воздуха выбран из расчета скорости в сечении теплообменника 3 м/с. Изменение скорости уменьшает эффективность.

Аэродинамические характеристики водяного охладителя КВО

Гидравлические характеристики водяного охладителя КВО

Аэродинамические характеристики фреонового охладителя КФО

Схема движения жидкости

Для охладителей КФО и КВО рекомендуется подводить фреон и охлажденную воду против движения потока воздуха с целью улучшения эффективности теплопередачи. В связи с этим для охладителей КФО вводиться сторона обслуживания, так как подача фреона организуется сверху для исключения накопления масла в теплообменнике.

Пример схем движения жидкости и воздуха:

Рекомендуемая схема установки дополнительных элементов КФО

1 - ТРВ; 2 - распределитель хладагента; 3 - трубка термобаллона; 4 - внешняя уравнительная линия; 5 - КФО; 6 - термобаллон; 7 - маслоподъемная петля; 8 - электромагнитный клапан; 9 - смотровое стекло; 10 - фильтр-осушитель.

МАРКИРОВКА:

  Канальный охладитель КВО 50-25/4 где: КВО – обозначение канального водяного охладителя; 50-25 – типоразмер (по прямоугольному присоединительному сечению) (LxH); 4 – количество рядов охладителя. Канальный охладитель КФО 70-40/3 П где: КФО – обозначение канального фреонового охладителя; 70-40 – типоразмер (по прямоугольному присоединительному сечению) (LxH); 3 – количество рядов охладителя; П – сторона обслуживания охладителя (П - правая, Л - левая).
